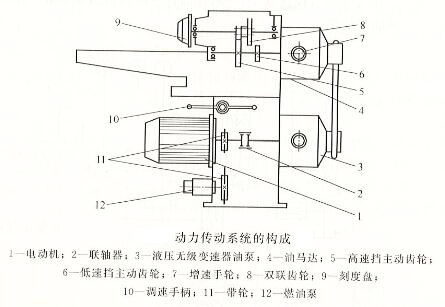

柴油发动机喷油泵试验台的动力传动系统的构成如下图所示。

　　柴油发动机喷油泵试验台动力传动系统的传递过程：电动机通过带轮带动燃油泵，使燃油系统工作；同时电动机经过联轴器带动液压无级变速器中的液压油泵转动，将液压油送入油马达，从而使油马达旋转；调速手柄和增速手轮分别调节油泵和油马达的进出油量，以改变各自的转速；油马达输出轴带动变速箱，最终是带有刻度盘的输出轴转动，通过该轴来带动被测试的喷油泵，从而对喷油泵进行检测；刻度盘后面有计数槽，通过转速传感器将转速信号送入计数器，并显示出转速。
